    구조물의 거동 계측 : 부동침하 및 처짐
  조사목적 : 향후 구조물 거동 및 변형 여부를 확인
조사범위 : 공사현장에 면한 X, Y축 2면 건물벽체 및 지하층
  조사방법 : 대상건물의 1개소 기준점을 설정하여 표시하고, 건물의 2축(X, Y축)에 그 외의 다수
   레벨측정점을 일정간격으로 현장에 표시한다. 이러한 설정값은 향후 재측시 기준점을 대비한 각
   측정점의 등고차 값을 획득, 비교하여 공사기간동안의 건물의 실제적인 수직변화상태를 전체구간
   거리를 대비하여 1㎜ 단위의 정밀도로 비교하여 판단하는 방법임.
사용기기 : AUTO LEVEL (Sokkia-C32), AUTO LASER LEVEL(AKAISHI K-1)
   각 위치별 측정치 현장에 기록




  구조물의 거동 계측  : 건물 기울기

  조사개요 : 5층이상 또는 기울기 변형이 예상되는 건물에 대한 변형 여부를 확인목적으로 실시.
조사장비 : 모델명 : NiIKON DIGITAL THEODOLITE NE-20SC
장비구성 : 본체, 삼각대, 케이스
측정원리 : 수평변위량 측량

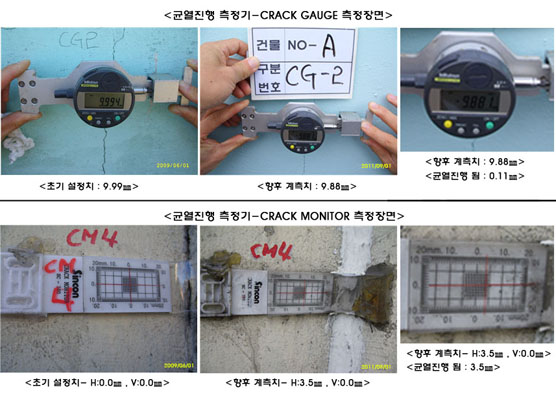

  주요 균열 변형계측 : CRACK GAUGE & MONITOR

  CRACK GAUGE : 사전조사시 관측값 균열부 양옆으로 Disk를 부착하여 계측하여 초기치 설정후 향후
   조사시 재계측하여 기록하고, 그 차이값을 변형량으로 산정.
  사용기기 : Crack Gauge(Mitutoyo ID-C112B)이며, 측정단위는 1/1,000㎜(0.001㎜)이고, 측정오차
   및 장비오차를 감안한 신뢰범위는 1/10㎜(0.1㎜)㎜이다.
  CRACK MONITOR : 현장 주요균열부위의 양측 옆에 구분하여 부착하고 측정 눈금자를 정확히 일치시켜
   에폭시본드 등으로 견고히 부착, 향후 균열 폭 변동이 발생시 현장에서 직접 육안판독이 가능하도록
   하는 방법으로, 사전제작된 해당측정자를 부착하여 변형여부에 대한 판독이 쉬워 객관적인 판독이
   가능한 방법.

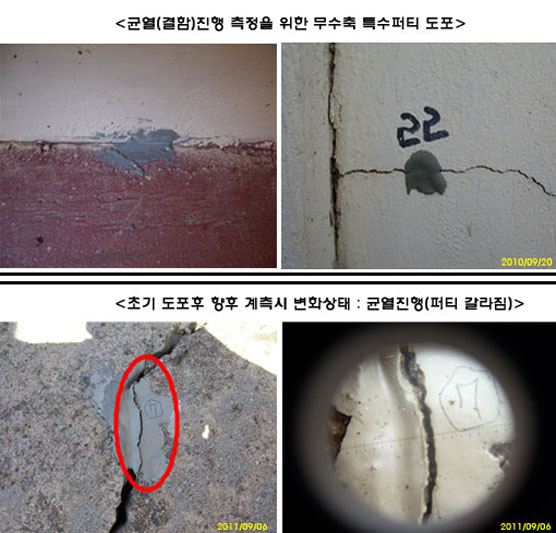

  특수퍼티 도포 : 주요균열 / 부재간 접합부 / 곡각부

  조사항목 : 주요균열 및 건물우각부 등의 특수퍼티 도포
계측개요 : 퍼티도포법을 활용한 균열부위 진행여부 판단은 부재간 직각 접합부(곡각부) 등의 측정이 용이치 않은 부위들에 대해서도
퍼티재료를 부분적으로 도포하여 그 변형여부를 목측으로 개략적 확인·판단할 수 있도록 하는 간이방식.
조사특징 : 빠른 시간에 작업이 가능하므로 사전조사시 다수의 결함부위에 도포하여 사후조사시 이 부위를 재확인하여 크랙진행 측정기(Crack Gage)로의 정확한 계측과 더불어 결함 및 특정부위의 변형여부 및 그 손상여부에 대한 개략적 판단과 참조를 병행할 수 있도록 하는 방법.




  균열끝단부 표시부 관측

    조사항목 : 사전조사 당시 균열끝단 마킹에 의한 표시
조사특징 : 정밀관측조사중 사전조사시 행한 균열 끝부분의 표시부에 대해 사후조사시 균열 끝부분의 변형 및 진행여부를 확인하는 방식으로 대상건물들에 대해 접근조사가 가능한 균열들에 대해 현장에 직접 표시한 후 진행여부를 확인
사용기기 : 마킹펜


    사진판독용 실사촬영
  조사개요 : 실사촬영 사진판독법은 최대한 조사자의 주관성을 배제하고 객관성을 확보할 수 있는 기법으로, 구조물 결함상태에 대해 공사이전시점인 사전조사시 촬영한 사진과 공사이후인 사후조사시 각부 사진을 동일위치, 동일각도에서 재촬영하여 대조 · 비교하고, 필요시 컴퓨터를 이용하여 균열끝단부 및 주요부위를 정밀 확대비교하여 균열진행여부를 판독하는 방식.
    조사범위
      - 건물 각부 누수 상태조사
      - 콘크리트 박리, 박락, 층분리, 철근노출, 들뜸, 백태 등의 손상조사
    조사방법
      - 결함별 발생 측정 및 기록, 개별 사진촬영
      - 각 결함별 발생상태



     현황 비디오촬영


비디오 촬영은 고화질(FULL HD) 방식의 비디오카메라를 사용하여 대상건물의 각부를 촬영함으로써 균열이 없던 부위 및 현황상태 촬영이 가능하여 실제적인 신규결함발생 여부에 대한 조사가 가능하므로 금회 이를 촬영한다.
